Trong công nghiệp xi lanh thủy lực có rất nhiều ứng dụng, nhưng để biết rõ hơn một chút về sản phẩm này chúng ta cần tìm hiểu. Trong bài viết này, Duy Khôi sẽ cung cấp cho bạn một số thông tin như xi lanh thủy lực là gì? Các thông số xi lanh thủy lực.

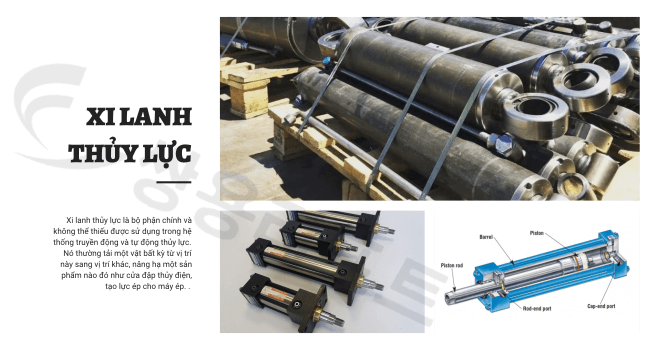

Xi lanh thủy lực là gì?

Xi lanh thủy lực là bộ phận chính và không thể thiếu được sử dụng trong hệ thống truyền động và tự động thủy lực. Nó thường tải một vật bất kỳ từ vị trí này sang vị trí khác, nâng hạ một sản phẩm nào đó như cửa đập thủy điện, tạo lực ép cho máy ép.

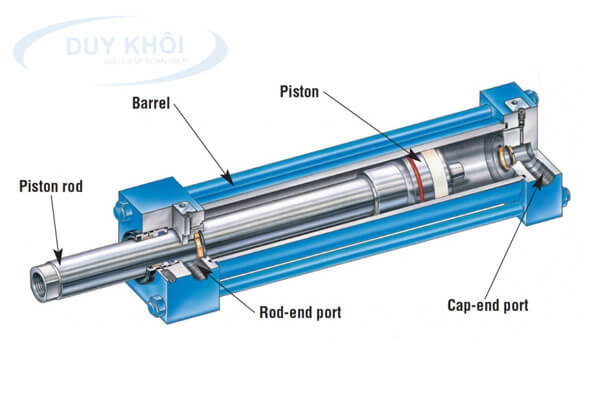

Cấu tạo xi lanh thủy lực

Để có thể vận hành và bảo trì xi lanh một cách tốt nhất bạn cần nắm rõ cấu tạo của xi lanh thủy lực.

Thông số xi lanh thủy lực – Piston thủy lực

Piston thủy lực là chi tiết quan trọng nhất trong hệ thống,giúp phân tách những vùng áp lực bên trong hệ thống xi lanh. Thực tế trên thị trường, piston đều được các hãng sản xuất chế tạo sao cho phù hợp với các seal, phốt, kim loại đàn hồi. Tùy theo từng thiết kế khác nhau mà sẽ có con dấu đơn hoặc kép.

Các piston xi lanh thủy lực được gắn với thanh piston nhờ vào bulông, hoặc dựa vào các loại hạt để gắn kết. Tuy nhiên, sự khác biệt về áp suất của hai bên thân piston trên thông số xi lanh thủy lực sẽ làm ống giãn ra và co lại.

Ống xi lanh

Ống xi lanh thủy lực cũng là một bộ phận quan trọng, có hình trụ tròn liền mạch với tên gọi thùng xi lanh. Dù gọi như thế nào thì thực chất chức năng chính của chúng vẫn là chứa và giữ áp suất xi lanh. Piston thủy lực được chứa trong ống xi lanh và ống này được mài nhẵn, mịn để bề mặt có thể đạt độ hoàn thiện từ 4 – 6 microinch.

Đầu xi lanh

Đây là một trong những chi tiết có chức năng đi kèm với buồng áp suất ở đầu còn lại của xi lanh. Chúng được kết nối qua các thành tie hoặc bulong, giữa đầu và ống xilanh được lắp o – ring. O-ring là chi tiết có tác dụng làm kín đa năng, trong xi lanh thủy lực đóng vai trò kết cấu áp suất rất cao trong cả điều kiện tĩnh (giữa các mặt bích) và điều kiện động (xi lanh thủy lực, trục van,…)

Đế hoặc lắp hình trụ

Đế xi lanh thủy lực giữ nhiệm vụ đi kèm với buồng áp suất ở một đầu. Trong đó, nắp được nối với thân xi lanh thông qua bulong, hàn xì hoặc thanh tie. Seal tĩnh sẽ được lắp giữa nắp và ống xi lanh. Dựa trên thông số ứng suất uốn mà khách hàng có thể xác định được kích thước cơ bản của nắp.

Thanh piston

Thông thường, thanh piston được làm từ thép hoặc mạ crom để đảm bảo độ cứng và chống ăn mòn tốt nhất. Chi tiết thông số xi lanh thủy lực này giữ vai trò là kết nối thành phần của máy với thiết bị truyền động để thực hiện nhiệm vụ, công việc theo yêu cầu. Chúng được đánh bóng, nhẵn mịn và có các seal đính kèm nhằm hạn chế và ngăn sự rò rỉ.

Con dấu (seal)

Con dấu hay còn gọi là seal, để sản xuất bộ phận này thì người dùng cần căn cứ trên các thông số về nhiệt độ của môi trường, nhiệt độ của dầu, ứng dụng của xi lanh cùng với áp suất làm việc. Hiện nay, có rất nhiều loại con dấu khác nhau nhưng con dấu Elastomer được làm từ Poly và cao su Nitrile vẫn thích hợp nhất với các xi lanh thủy lực làm việc trong môi trường bình thường, nhiệt và áp không cao.

Một số bộ phận khác

Ngoài những bộ phận trên thì xi lanh thủy lực còn được cấu thành từ những bộ phận khác như: bulong, vít khóa, bạc đạn, bích,…Tất cả những chi tiết này đều được lắp đặt và kết nối chặt chẽ với nhau tạo thành hệ thống hoàn chỉnh.

Tham khảo: Bộ sưu tập xe nâng thủy lực

Cách tính thông số xi lanh thủy lực

Để biết được xi lanh có phù hợp nhu cầu và thiết bị của mình hay không chúng ta sẽ cần tính toán sơ bộ một số thông tin như sau:

• Diện tích có ích của xi lanh phía không có cần: A1 = 3.14*D2 /4: (D: đường kính trong của xi lanh thủy lực)
• Diện tích cần: A2 = 3.14*d2 (d: đường kính cần piston)
• Diện tích vành khăn:  A3 = A1 – A2
• Lực tác động lên xi lanh:  F = A*P (A: diện tích có ích, P: áp suất môi trường làm việc)
• Lưu lượng cần cung cấp:  Q = A*v ( v: vận tốc chuyển động của piston m/phút, Q = l/phút, A = dm2 )

Các loại xi lanh thủy lực

Tuy đều sử dụng thủy lực trong truyền động nhưng xi lanh vẫn được chia thành các loại khác nhau. Việc phân loại xi lanh thủy lực có thể dựa trên chiều tác động lực hoặc kiểu hàn, ghép nối….

• Xi lanh phân loại theo chiều tác động lực
• Xi lanh phân loại theo kiểu hàn, ghép, nối
• Xi lanh phân loại theo kiểu xếp cán

• Ứng dụng của xi lanh thủy lực

  Xi lanh thủy lực được ứng dụng trong các loại máy móc (máy ép thủy lực, máy nén…) của các ngành nghề như:

• Trong ngành sản xuất gỗ.
• Nhà máy sản xuất giấy.
• Trong gia công máy móc.
• Cơ khí chế tạo.

• Sở dĩ xi lanh thủy lực được ứng dụng phổ biến trong các ngành công nghiệp chế tạo là do nó sở hữu kích thước và khối lượng nhỏ, tốc độ làm việc nhanh, độ chính xác cao, được kết cấu chắc chắn.
