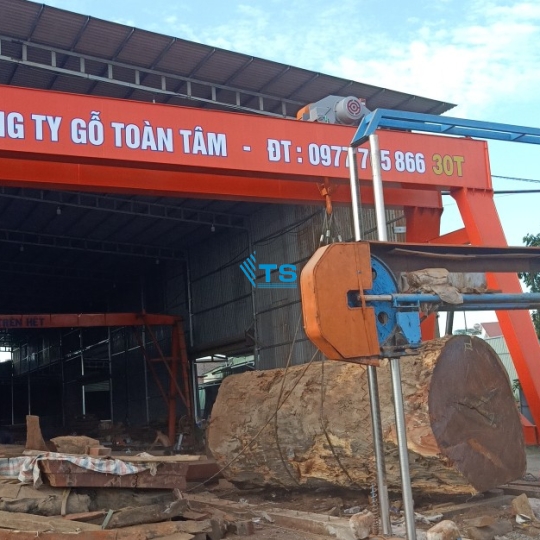

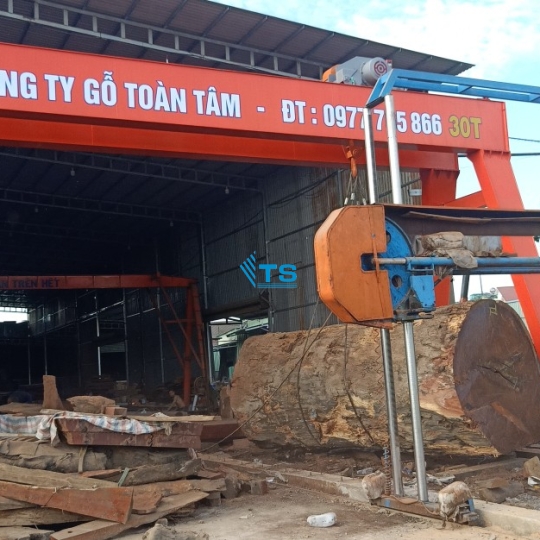

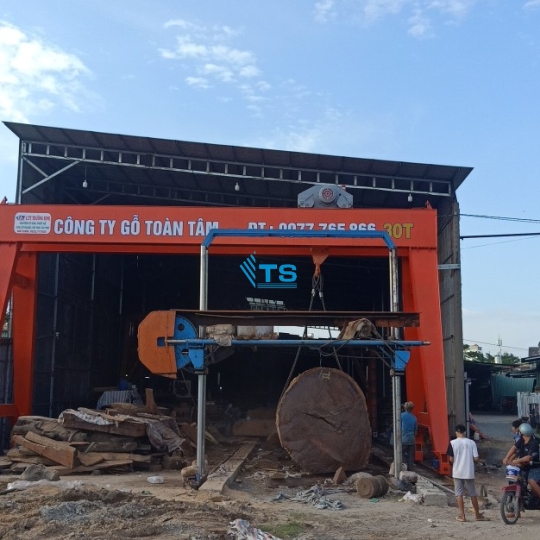

Cổng trục chữ A 30 tấn

1. Mô Tả

Cổng trục dầm đôi 30 tấn hay còn được biết đến với tên gọi khác là cổng trục chữ A 30 tấn. Nó có tác dụng trong việc nâng hạ hàng hóa nặng, thường được dùng nhiều trên đường ray dưới mặt đất. Tính linh hoạt trong ứng dụng của nó rất phổ biến trong các nhà máy sản xuất công nghiệp nặng khai thác than đá sản xuất thân vỏ tàu thủy, vận chuyển container tại các bến cảng, công trình xây dựng, cầu trục nhà xưởng, khai thác gỗ, xưởng nâng hạ đá khối...

2. Cấu tạo của cổng trục chữ A dầm đôi 30 tấn

Có cấu tạo gồm 2 bộ phận chính là kết cấu thép và thiết bị phụ kiện cầu trục đi kèm.

Kết cấu thép:

• Dầm chính có kết cấu bằng thép tấm SS400 chất lượng cao.
• Chân cổng trục làm từ thép tấm SS400 dạng hộp (dạng chữ A)
• Dầm biên (còn được biết đến là chân chạy của cổng trục)
• Phụ kiện đi kèm: Rây điện an toàn, kẹp ray, lan can, sàn thao tác…

3. Thiết bị động cơ đi kèm cổng trục:

• Palang dầm đôi nâng hạ: 30 tấn
• Hệ thống cấp điện cho palang và cổng trục suốt chiều dài của đường chạy, tủ điều khiển, biến tần cho dầm biên, palang.

4. Ưu điểm của cổng trục dầm đôi 30 tấn

• Chiều cao nâng hạ của cổng trục dầm đôi 30 tấn không bị hạn chế.
• Tải trọng nâng hạ của cổng trục không phụ thuộc vào kết cấu của nhà xưởng/ kho bãi, nhu cầu nâng hạ hàng hóa của khách hàng
• Hạn chế tối đa những sự cố có thể gặp phải trong quá trình vận hành cổng trục.
• Tăng hiệu quả công việc và tiết kiệm nhận công, tăng năng suất, giảm được chi phí sử dụng nguồn lực lao động.

Tuổi thọ của cổng trục lâu, bền hoạt động tốt trong điều kiện thời tiết khắc nghiệt, cả ngoài trời, không phải bảo dưỡng thường xuyên

5. Pa lăng cáp điện dầm đôi

Cấu tạo pa lăng có thông số kỹ thuật như sau:

Tải trọng:  cho phép của palang 30 tấn

Tốc độ nâng hạ móc từ 4m/ phút

Chiều cao nâng hạ từ 6 đến 12 mét

Công suất động cơ là  37kW

Palang được điều khiển bằng điện áp hiệu suất 110V thông qua bộ tay bấm điều khiển có 6 nút và 1 nút dừng khẩn cấp, và điều khiển từ xa cho cầu trục đảm bảo an toàn và linh hoạt khi vận hành.

6. Hệ thống di chuyển cổng trục

Tốc độ di chuyển của hệ thống xấp xỉ 20m/ phút. Hệ thống hoạt động qua độ cơ giảm tốc công suất 1.5 kw. Trang bị phanh của cổng trục là phanh đĩa điện tử.

Kết cấu thép dầm biên của cổng trục gồm có 2 dầm biên và 1 cổng trục.

7. Hệ thống điện, điều khiển và những thiết bị an toàn

Hệ thống cấp điện cho palang : Rây điện ngang 6P-100A

Tủ điện điều khiển và biến tần cho cơ cấu di chuyển cổng trục đều sử dụng linh kiện chất lượng cao.

Hệ thống điện dọc có chiều dài theo đường chạy: Rây điện 3P- 100A chạy dọc theo chiều dài cổng chữ A,

Bộ thiết bị hành trình cho palang trên dầm chính.

Hệ thống ray di chuyển là loại P24 bố trí ở hai bên. Hệ thống sẽ được hàn trực tiếp lên nền xưởng hoặc gắn vào ray P24 có sẵn móng.
